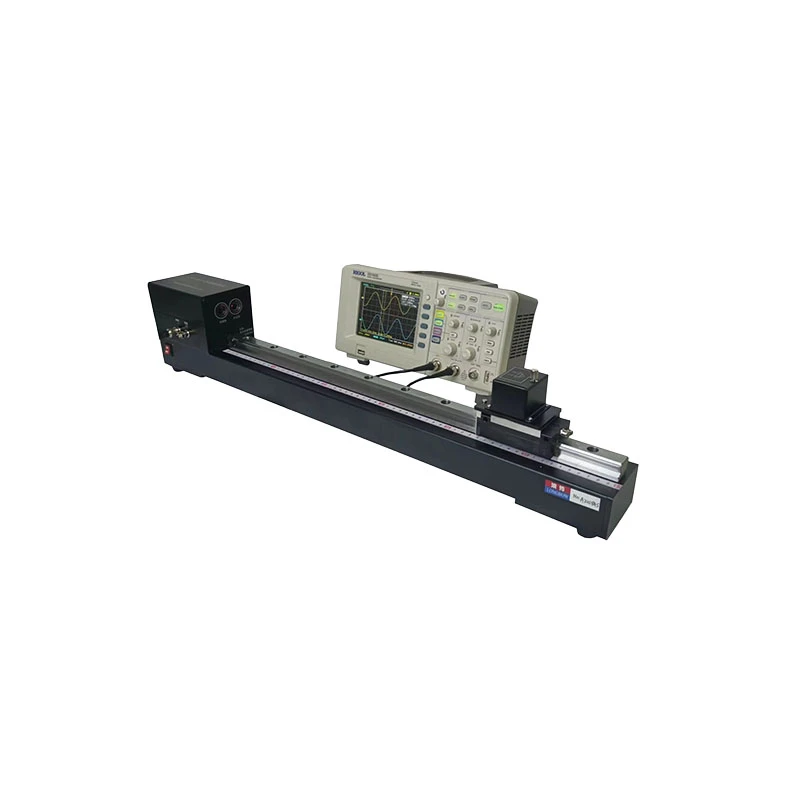

Fénysebesség-mérő készülék



Két mérési módszer

Ez a fénysebesség-mérő készülék két mérési módszert támogat: a fázismódszert és a Lissajous-féle ábra módszerét. A műszer 0,8 méter hosszú, az optikai út 0 és 1 méter között állítható. A fáziseltolási tartomány -180 fok és +180 fok között van. A Lissajous-módszer használatával a tanulók egyértelműen megfigyelhetik a mintákat 0 fokos, 45 fokos, 90 fokos, 135 fokos és 180 fokos fázisszögeknél. A felbontás 0,2 mm. A modulációs frekvencia 150 MHz, a fázisérzékelési frekvencia 455 kHz. Ez az eszköz segít a tanulóknak megérteni a modern optika fogalmait.

Ez a fénysebesség-mérő készülék hét kísérleti feladat elvégzését teszi lehetővé a tanulóknak. Először a fénysebességet mérik a fázismódszerrel vagy a Lissajous-módszerrel. Másodszor, meghatározzák a modulációs hullámhosszt. Harmadszor, a frekvenciakülönbség módszerét használják a fázisméréshez. Negyedszer az optikai moduláció alapelveit tanulmányozzák. Ötödször, megtanulják az oszcilloszkóp kalibrálását és működését. Hatodszor, a rendszer tartalmaz egy analóg kommunikációs interfészt, amely lehetővé teszi az opcionális lézeres kommunikációs kísérleteket. Hetedszer, egy átlátszó rudat lehet hozzáadni a törésmutató vagy a fény sebességének mérésére egy közegben. Ez a rendszer jól-alkalmas átfogó egyetemi laboratóriumi oktatáshoz.

A készülék precíziós sínnel rendelkezik a fázisváltó számára, 600 mm hosszúsággal. A laposság és a párhuzamosság egyaránt 0,02 mm-en belül szabályozható, ami nagy pontosságot biztosít. A rendszer egy vevőcsatornát, egy frekvenciamérő csatornát, egy referenciacsatornát és egy modulációs csatornát tartalmaz. Az energiafogyasztás mindössze 8 W. A mérési pontosság legfeljebb 3%, a hullámforma amplitúdó-változása pedig legfeljebb 1%. A prizmakocsi függőlegesen állítható. A minimális rendelési mennyiség egy egység, és a tömeges rendelések előtt mintákat lehet biztosítani (ingyenes minták nem állnak rendelkezésre). Ezt a készüléket széles körben használják oktatási intézményekben.
